Bên trong một chiếc bơm màng có gì? Phân tích cấu tạo và linh kiện

Bên trong một chiếc bơm màng có gì? Phân tích cấu tạo và linh kiện

1. Tổng quan (Overview)

Định nghĩa bơm màng khí nén

Máy bơm màng khí nén (Air-Operated Double Diaphragm Pump) là dòng bơm thể tích đặc thù hoạt động dựa trên khí nén cung cấp, sử dụng hai màng bơm đàn hồi để hút và đẩy chất lỏng.

Khác với bơm truyền động bằng điện, https://englishcourses.edu.vn/ben-trong-mot-chiec-bom-mang-khi-nen-co-gi-phan-tich-cau-tao-va-linh-kien.html dòng bơm màng AODD này tận dụng nguồn khí nén sẵn có, giúp khả năng vận hành an toàn ở các môi trường làm việc khắc nghiệt.

Tại sao gọi là “Double Diaphragm”?

Thuật ngữ Double Diaphragm (hai màng) được hình thành dựa trên kết cấu cơ khí đặc thù:

Bơm có hai khoang bơm bố trí đối xứng, mỗi buồng chứa một màng đàn hồi

Hai màng liên kết chặt chẽ bằng trục truyền động trung tâm

Hai màng thay phiên nhau hút và đẩy, thiết lập chu trình làm việc luân phiên, liên tục

Với cơ chế hai khoang – hai diaphragm đặc trưng giúp bơm hoạt động ổn định, đều dòng và hỗ trợ khả năng tự mồi hiệu quả.

Ứng dụng phổ biến

Với kết cấu đa dạng và khả năng vận hành an toàn, bơm màng khí nén được ứng dụng rộng rãi ở nhiều ngành sản xuất:

Vận chuyển hóa chất ăn mòn và hóa chất nguy hiểm

Ứng dụng trong ngành thực phẩm, dược và mỹ phẩm

Bơm bùn thải, nước thải, chất lỏng có hạt rắn

Vận chuyển sơn, keo, mực in và dung môi



2. Phân tích cấu tạo bơm màng khí nén

Bơm màng khí nén được chia thành ba khối chính để dễ hình dung, gồm có: bộ phận tiếp xúc chất lỏng (Fluid Side), cụm phân phối khí nén (Air Side) và nhóm chi tiết phụ trợ đi kèm.

A. Cụm tiếp xúc chất lỏng (Fluid Side)

Đây là khu vực làm việc trực tiếp với môi chất được bơm.

Vỏ bơm (Casing/Manifolds):
Gồm các manifold (ống dẫn) trên (đầu ra - outlet) và dưới (đầu vào - inlet).
Vật liệu chế tạo thân bơm phổ biến gồm Nhôm (aluminum), Gang đúc (cast iron), Inox 316 (stainless steel) hoặc Nhựa kỹ thuật (PP - Polypropylene, PVDF - Polyvinylidene fluoride) nhằm đáp ứng khả năng chống ăn mòn theo từng môi trường chất bơm.

Màng bơm (Diaphragms):
Được coi là "trái tim" của bơm.
Cặp màng bơm được lắp đối xứng và liên kết với trục trung tâm.
Vật liệu phổ biến bao gồm:

Teflon (PTFE): Khả năng kháng hóa chất vượt trội, chịu nhiệt tốt, thích hợp cho axit mạnh và dung môi.

Nitrile (Buna-N): Khả năng chịu dầu và nhiên liệu tốt, chi phí thấp.

Santoprene và các vật liệu TPE tương đương: Độ bền cao, ít mài mòn, phù hợp môi trường axit – kiềm nhẹ và ngành thực phẩm.

Bi và đế bi van một chiều:

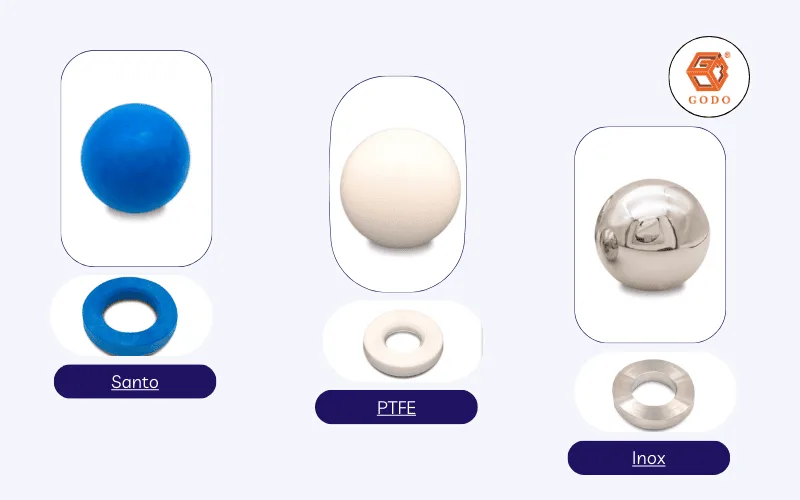

Cụm gồm 4 viên bi (2 bi hút, 2 bi xả) kết hợp đế bi tạo thành van một chiều.
Bi có thể làm từ vật liệu tương tự màng (PTFE, Buna-N, Santoprene, thép không gỉ) để ngăn dòng chảy ngược và hướng dòng chất lỏng theo một chiều.

B. Bộ phận phân phối khí (Air Side)

Bộ van chia khí (Air Distribution Valve):
Bộ phận trung tâm điều khiển dòng khí nén, thường là van cơ khí hoặc van pilot, đảo chiều khí nén luân phiên sang hai buồng khí để đẩy màng.

Trục trung tâm (Center Shaft):
Thanh nối hai màng bơm, đảm bảo chúng chuyển động tịnh tiến đồng thời, (bên này đẩy – bên kia hút).

Vỏ buồng khí (Air Chambers):
Hai buồng kín chứa khí nén, nơi áp lực khí đẩy màng bơm di chuyển.

C. Nhóm chi tiết phụ trợ

Bộ giảm thanh khí xả:
Có tác dụng giảm ồn và hạn chế khí xả trực tiếp, (thường gắn ở đầu xả khí).

O-ring và Gioăng làm kín:
Đóng vai trò làm kín các khớp nối, ngăn ngừa rò rỉ khí và chất bơm, (vật liệu phổ biến gồm Buna-N, Viton, PTFE).

border=

3 Cơ chế vận hành

Bơm màng AODD vận hành theo cơ chế hút – xả tuần hoàn nhờ nguồn khí nén cấp vào và hệ thống van một chiều.

Chu kỳ 1 (Hút buồng trái – Đẩy buồng phải):
Van phân phối khí cấp khí nén vào khoang khí phải → áp lực khí tác động đẩy màng bên phải sang trái → chất bơm trong buồng phải được xả ra cửa xả.
Đồng thời, trục nối kéo màng bên trái về phía phải → hình thành áp suất âm trong buồng bơm trái → mở van inlet để hút chất lỏng vào buồng trái.

Chu kỳ 2 (Hút buồng phải – Đẩy buồng trái):
Lúc màng bơm phải chạm giới hạn hành trình, bộ van chia khí tự chuyển hướng → khí nén chuyển sang khoang khí trái → ép màng bên trái sang phải (xả lưu chất ra cửa xả) và đồng thời kéo màng bên phải sang trái (hút chất lỏng vào).

Hai chu kỳ tuần hoàn liên tiếp, tạo dòng chảy gần như liên tục (mặc dù vẫn tồn tại dao động nhỏ).

Cơ chế van một chiều:
Bi và đế bi hoạt động nhờ chênh lệch áp suất.
Khi áp suất đẩy → bi chặn cửa hút và mở cửa xả;
ở pha hút → bi mở van hút và đóng cửa xả, đảm bảo lưu chất chỉ di chuyển theo một hướng từ inlet → outlet.
https://bomgodo.vn/

4. Ưu điểm nổi bật đến từ cấu tạo
Nhờ kết cấu không có piston kim loại ma sát trực tiếp đồng thời sử dụng khí nén, bơm màng khí nén mang lại nhiều lợi thế nổi bật:

Khả năng dry run (Dry-run):
Có thể vận hành mà không cần chất lỏng mà không bị hỏng (do màng bơm không tạo ma sát sinh nhiệt tương tự piston truyền thống).

Khả năng tự mồi (Self priming):
Có khả năng tự hút chất lỏng từ độ sâu vài mét mà không cần mồi thủ công.

Tính an toàn cao:
Không sử dụng nguồn điện, không phát sinh tia lửa điện → lý tưởng cho những môi trường tiềm ẩn nguy cơ cháy nổ bao gồm xăng dầu, dung môi hữu cơ (đáp ứng tiêu chuẩn ATEX hoặc các tiêu chuẩn tương đương).

Vận chuyển chất lỏng có hạt:
Van bi linh hoạt giúp xử lý chất lỏng chứa hạt rắn (kích thước vài mm tùy model), chất nhớt cao, bùn thải mà không kẹt.

Bên cạnh đó, bơm dễ bảo trì, thay thế linh kiện nhanh, và có thể điều chỉnh lưu lượng và áp suất bằng van khí nén.


5. Các lưu ý quan trọng khi chọn mua và bảo trì

Xác định vật liệu phù hợp:
Cần phù hợp về mặt hóa học với môi chất bơm
(ví dụ:
Teflon đối với axit mạnh,
NBR cho dầu mỏ,
Santoprene cho thực phẩm hoặc hóa chất nhẹ).
Nên tham khảo bảng Chemical Compatibility từ nhà sản xuất.

Bảo trì:
Thường xuyên kiểm tra màng bơm
(thay thế khi hao mòn, nứt),
bi/đế bi
(nếu hao mòn dẫn đến rò rỉ),
ống giảm thanh
(tránh tắc do bụi bẩn/băng).
Kiểm soát khí nén sạch, khô để hạn chế kẹt van khí.

Yếu tố cần quan tâm:
Chọn model phù hợp
(lưu lượng, áp suất),
trang bị bộ lọc khí và điều áp để nâng cao độ bền máy bơm.


6. Đánh giá chung
Bơm màng khí nén
đóng vai trò quan trọng trong các dây chuyền sản xuất công nghiệp
nhờ khả năng vận hành linh hoạt, độ an toàn cao
và năng lực bơm nhiều loại chất lỏng khó
(ăn mòn, nhớt, có hạt).
Đây là giải pháp hiệu quả cho nhiều lĩnh vực sản xuất
đòi hỏi độ tin cậy cao
và hạn chế tối đa nguy cơ cháy nổ.

Nhằm duy trì hiệu quả vận hành và tuổi thọ lâu dài,
nên chọn nhà cung cấp uy tín
(tiêu biểu như:
Yamada...)
với dịch vụ hỗ trợ kỹ thuật tốt,
phụ tùng chính hãng luôn sẵn kho.
Việc đầu tư đúng sẽ đem lại
hiệu quả kinh tế rõ rệt trong dài hạn.






-----------------------------------------------------
